こんにちはAsoBotです。
実家で一人暮らしのおばあちゃんが心配。どうすればいいかな？
そうだ！！見守り装置を作ろう！！
ということで自作見守り装置を作っていきます。
前回のシステム構成の紹介はコチラ
製作するハードウェアの紹介
簡単な構成なので、電気まわりは購入品、ケースは3Ｄプリンタで作っていきます。
リンク
まずは電気周りのご紹介
| 部品名 | 型番 | 説明 |
| マイコン | ESP32C6 | 親指サイズ メインのコントローラ 単体でWiFi接続可能 |
| ベース基板 | XIAO用拡張ボード | XIAOの端子を外部に引き出す OLED搭載で表示可能 |
| 人感センサー（赤外線） | SR602 | 小型・高感度な赤外センサー 検知範囲が広い（最大5m程度） 電圧範囲: 3.3V〜15V |
| ピンヘッダ用接続ケーブル | 100mm, ソケット〜ソケット | |
| スペーサ | M3 六角樹脂スペーサー |
リンク
リンク
リンク
リンク

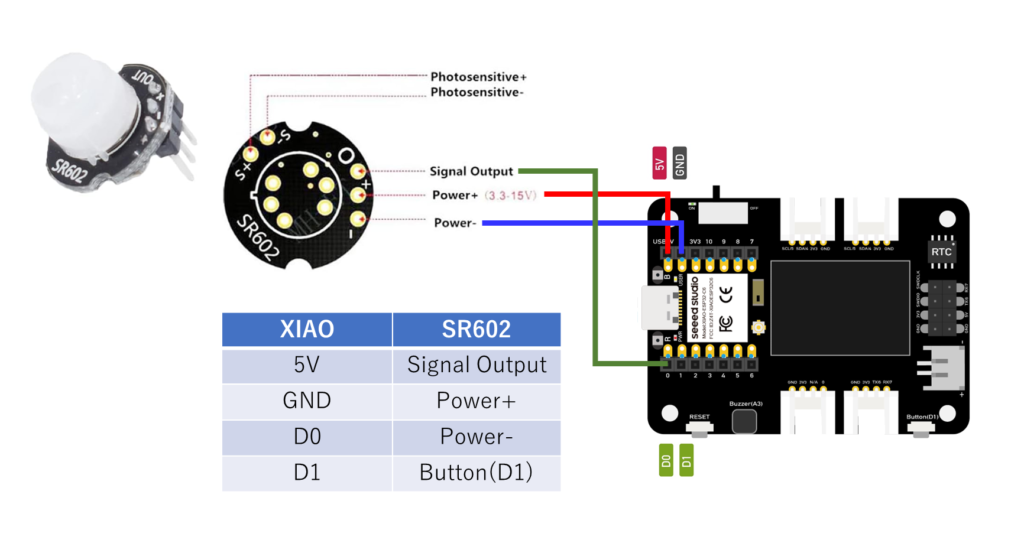

続いて配線はこちら
見たままであまり説明はいりませんね（笑）
こんな簡単に見守り装置が構成できるのは魅力的です。
拡張ボードへの配線もハンダいらずで差し込むだけで完成します。
3Ｄプリンタでのケース設計
こちらも複雑な造形ではなく、箱型の簡単なものにしています。
ケースの設計はAutodesk Fusionを使用します。
この3DCADは無料で使用できるので自作のホビー工作で重宝します。

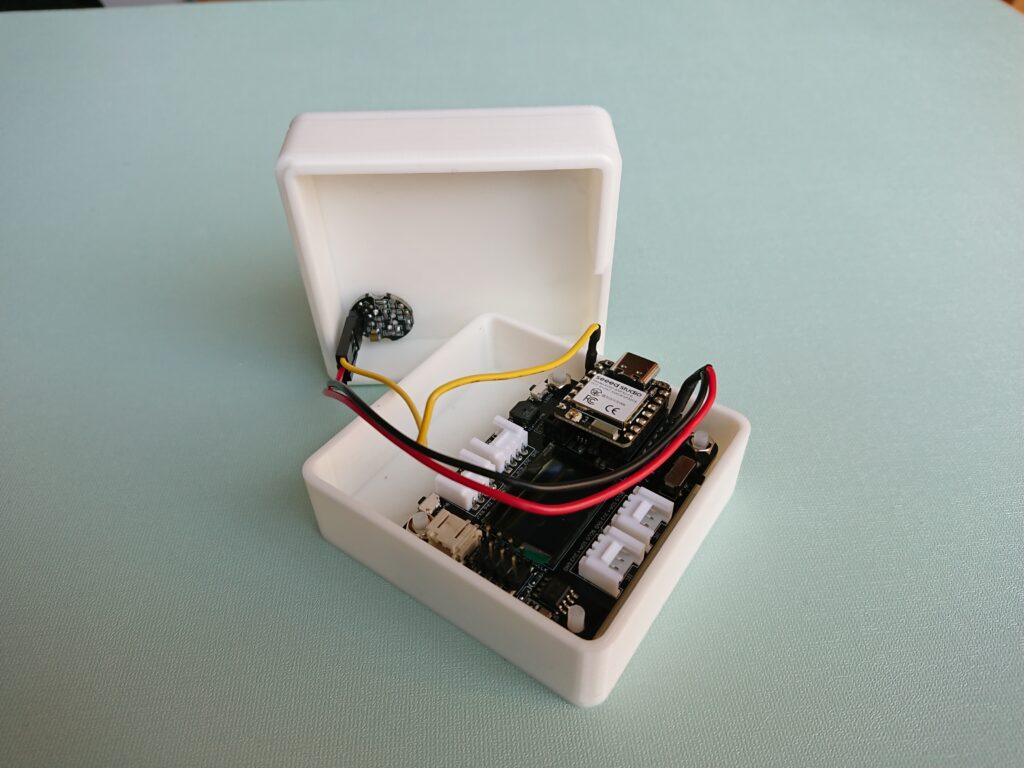

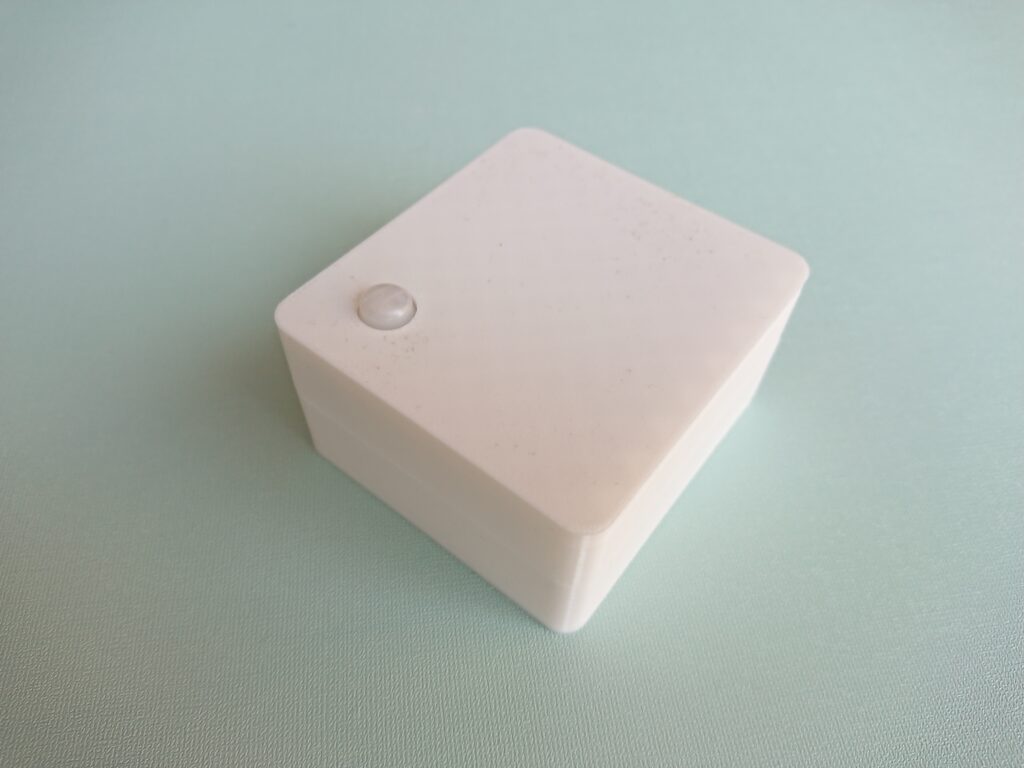

完成した見守り装置
あとはポチポチとはめていくと完成します。
ケースにはスペーサで固定します。
最後に
いかがでしたか？
全然わからないという方でも、基板は買って組み立てれば工作初心者でも作れます。
3ＤＣＡＤも初歩的な操作で完成することができるので、ぜひみなさんも試してみてくださいね。
次回はプログラムの説明をしていきます。
今日はここまで、次回に続く。。。
